Инженеры воссоздали первый ламповый триггер ко дню 100-летия с момента появления этого устройства

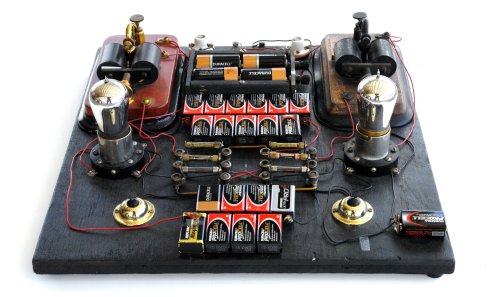

Ламповый триггер

Большинству инженеров и специалистов в области электроники неплохо известны имена Ли де Фореста (Lee de Forest), изобретателя первой вакуумной лампы-усилителя, или имена Джона Бардина (John Bardeen), Уолтера Браттейна (Walter Brattain) и Уильяма Шокли (William Shockley), создателей первого полупроводникового транзистора. Имена же Уильяма Эккльза (William Eccles) и Фрэнка Вильфреда Джордана (Frank Wilfred Jordan) менее известны, однако, эти двое изобретателей почитай ровно 100 лет назад, в июне 1918 года, получили патент на этак называемый триггер, который сейчас является одним из базовых блоков современных цифровых электронных схем. Триггер отличается от других элементов тем, что он сохраняет свое состояние сколь угодно долгое пора даже после того, будто с его входов снимаются управляющие сигналы. И эта особенность позволяет довольно просто реализовать синхронизацию работы различных частей цифровых схем.

Первые ламповые триггеры были разработаны в качестве более надежной замены электромеханическим реле для радио-устройств. Статья, описывающая первоначальный триггер, появилась в декабрьском номере от 1919 года журнала The Radio Review. После этого триггеры были использованы в конструкциях компьютеров времен Другой Мировой войны, в частности, в британском Colossus и американском ENIAC. Современные же триггеры, входящие в состав схем цифровых чипов, состоят из нескольких единиц и десятков транзисторов и бывают нескольких различных типов, RS-, D- и JK-триггер, к примеру.

И, к моменту 100-летия появления первого лампового триггера группа инженеров под руководством Ричарда Брюстера (Richard Brewster) задалась целью с максимальной точностью повторить конструкцию этого устройства. Однако, им не удалось реализовать эту идею в полной мере, все дело заключается в том, Эккльз и Джордан в свое пора использовали электронные лампы Audion или их копии британского производства. Эти лампы делались вручную и обладали столь малой надежностью, что в сегодняшнее время не сохранилось ни единого рабочего образца.

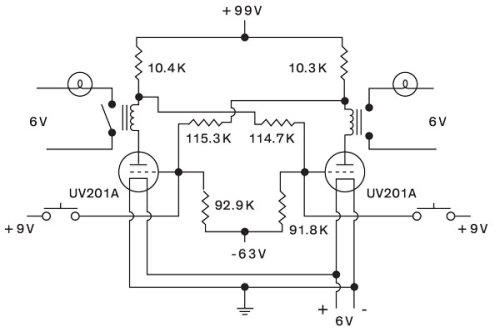

Схема триггера

Вместо ламп Audion инженеры использовали ламы UX201A,, улучшенный вариант ламп UV201, которые выпускались компанией General Electric в 1920 году и которые стали первыми промышленно выпускаемыми усилительными лампами. Собственно эти лампы удалось приобрести инженерам, пусть и по «заоблачной» цене, составляющей 35 долларов за штуку.

Рекомендуем почитать :  10 штук с Ali Express, которые кажутся чепухой лишь на первый взгляд

Для изготовления копии первого триггера инженеры использовали электронные компоненты, резисторы, конденсаторы и монтажные элементы, извлеченные из радиоприемников, год выпуска которых примерно соответствовал времени появления первого триггера.

Еще одним отклонением от изначальной конструкции стало стол электронной схемы триггера не от высоковольтных трансформаторов, а от наборов обычных химических батарей, соединенных последовательно для получения необходимого напряжения. И в качестве элементов, управляющих состояние лампового триггера, были использованы древние медные кнопки от дверных замков.

И в заточение следует отметить, что «древность» использованных электронных компонентов привела к тому, что инженеры добивались устойчивой работы этого «почтенного устройства» на протяжении целого года, используя метод проб и ошибок.
